Mi a LED szalagos csatlakozó működési elve?

A fő funkciója egy LED szalag csatlakozó Több LED szalag szegmens csatlakoztatása, biztosítva, hogy az áram zökkenőmentesen áramoljon az egyes LED-modulokba, így fenntartva a teljes világítási rendszer normál működését. Működési elve az elektromos vezetőképességen alapul, stabil elektromos kapcsolatot biztosít a különböző LED-szalag szegmensek között fémérintkezőkön vagy forrasztott csatlakozásokon keresztül, valamint megakadályozza a villódzást, a meghibásodásokat vagy az instabil áram vagy rossz csatlakozások okozta elektromos tüzet.

A csatlakozó alapvető felépítése és működési módja

A LED szalag csatlakozó általában több fém vezető érintkezési pontból és egy külső műanyag vagy fém burkolatból áll. A csatlakozó belső fém érintkezési pontjai érintkeznek a LED szalag vezetékeivel, áramot vezetve az egyik szalagszegmensből a másikba. A legtöbb szalagcsatlakozó esetében az elektromos csatlakozás stabilitása a csatlakozó fémérintkezőinek minőségétől, az érintkezési felülettől és a rögzítési módtól függ. Az általános csatlakozási módok közé tartozik a gyorscsatlakozás és a forrasztott csatlakozás.

A gyorscsatlakozós csatlakozóknál a csatlakozó végei általában egy szorítómechanizmust használnak a LED-szalag végei rögzítésére. A szalag behelyezésekor a csatlakozó fém érintkeződarabjai egy rugóval vagy nyomóeszközzel a szalag rézvezetékeihez nyomódnak, biztosítva a stabil áramvezetést. A forrasztott csatlakozókhoz forrasztópákával és forrasztóanyaggal kell a csatlakozót a LED szalag vezetékeihez forrasztani, biztosítva, hogy az áram ne melegedjen túl vagy szakadjon meg a rossz érintkezés miatt.

Jelátvitel és áramátvitel

A LED-szalagok a csatlakozón keresztül áramot vagy jeleket továbbítanak az egyes szalagszegmensekhez. A különböző típusú LED-szalagokhoz különböző típusú csatlakozókra van szükség. Például az egyszínű LED-szalagokhoz általában csak két érintkezős csatlakozóra van szükség (pozitív és negatív elektródák), míg az RGB szalagokhoz több tűre van szükség a vörös, zöld és kék szín jeleinek külön továbbításához, valamint egy közös negatív elektródára. Az RGBW szalagok négy vagy öt tűvel rendelkeznek, amelyek a piros, zöld, kék, fehér és egy közös negatív terminált vezérlik.

A jelátvitel pontossága különösen fontos az RGB és RGBW LED szalagoknál, mivel ezeknek a csíkoknak a színeit piros, zöld, kék és fehér LED fényforrások keverésével érik el. A csatlakozónak biztosítania kell, hogy az egyes színcsatornák jelét pontosan továbbítsák, és a jelet ne zavarják vagy gyengítsék az aktuális átviteli folyamat során.

Csatlakozók biztonsági tervezése

A LED szalagos csatlakozóknak jó minőségű szigetelésvédelemmel és vezetőképességgel kell rendelkezniük, hogy biztosítsák a stabil áramáramlást olyan biztonsági kockázatok nélkül, mint a túlmelegedés, rövidzárlat vagy tűz. Az áramszivárgás és az áramütéses balesetek elkerülése érdekében a csatlakozóház anyaga általában kiváló szigetelési tulajdonságokkal rendelkező műanyagot vagy fémet használ, amely megfelel a nemzetközi elektromos biztonsági szabványoknak (például UL tanúsítás, CE tanúsítás stb.). Ezenkívül a csatlakozó fémérintkezőit speciálisan kezelték, hogy ne oxidálódjanak vagy kopjanak el nagy áramerősség és hosszan tartó használat során.

Melyek a LED szalagos csatlakozók telepítési módjai?

A LED-szalag-csatlakozók felszerelése döntő lépés a LED-szalagrendszer megfelelő működésének biztosításában. A helyes telepítés nemcsak az elektromos csatlakozás stabilitását biztosítja, hanem hatékonyan megelőzi a rossz csatlakozások okozta elektromos problémákat is (például a LED-szalag villogása vagy túlmelegedése). A beszerelési módok a LED-szalag csatlakozó típusától függően változnak.

Gyorscsatlakozó beszerelés

A gyorscsatlakozós csatlakozók gyakori barkácscsatlakozók, nem igényelnek forrasztást, így ideálisak otthoni felhasználók és telepítők számára. Könnyen használhatóak, nem igényelnek bonyolult szerszámokat, és a legtöbb LED-szalaghoz alkalmasak. A telepítés lépései a következők:

• 1. lépés: Készítse elő az eszközöket és anyagokat: A beszerelés előtt készítse elő a LED-szalagot, a gyorscsatlakozó-csatlakozókat, az ollót vagy a huzalvágót és a többi szükséges szerszámot.
• 2. lépés: Vágja le a LED-szalagot: Vágja le a LED-szalagot ollóval megfelelő hosszúságúra, a kívánt hossznak és a telepítési helynek megfelelően. Vágáskor ügyeljen arra, hogy a vágás egy vonalban legyen a jelölésekkel, és ne vágjon bele az áramköri lap rézvezetékeibe.
• 3. lépés: Helyezze be a csatlakozót: Dugja be a LED szalag mindkét végét a csatlakozó aljzataiba. A gyorscsatlakozós csatlakozók általában szorítómechanizmust használnak; a csatlakozón lévő szorítóeszköz lenyomásával a LED szalag rézvezetékei szilárdan beszorulnak, biztosítva a stabil elektromos érintkezést.
• 4. lépés: Ellenőrizze a biztonságos kapcsolatot: A LED-szalag behelyezése után óvatosan húzza meg a szalagot és a csatlakozót a biztonságos csatlakozás ellenőrzéséhez. Ügyeljen arra, hogy a csatlakozó ne legyen laza, különben befolyásolja az áramátvitelt és elektromos hibákhoz vezethet.
• 5. lépés: Ellenőrizze az áramerősséget és a fényerőt: A telepítés után csatlakoztassa a tápegységet, és ellenőrizze, hogy a LED szalag megfelelően világít-e. Ha a LED szalag egyenletesen és stabilan világít, a telepítés sikeres.

Forrasztó csatlakozó szerelés

A nagy stabilitást és hosszú távú használatot igénylő alkalmazásoknál a forrasztott csatlakozók megbízhatóbb megoldást jelentenek. A forrasztott csatlakozók erősebb elektromos vezetőképességet és tartósságot biztosítanak. A telepítés lépései a következők:

• 1. lépés: Készítse elő az eszközöket és anyagokat: Szüksége lesz a LED-szalagra, forrasztószerszámokra (például forrasztópáka és forrasztóhuzal) és ollóra.
• 2. lépés: A LED-szalag port feldolgozása: Olló segítségével vágja le a LED szalag portját, távolítsa el a felesleges védőréteget, hogy szabaddá tegye a rézhuzalokat.
• 3. lépés: A csatlakozó forrasztása: Illessze a csatlakozó forrasztóvégét a LED szalag huzalvégéhez, forrasztópákával melegítse fel a csatlakozási pontot, majd forrasztja fel a biztonságos csatlakozás és a hideg csatlakozások elkerülése érdekében.
• 4. lépés: A forrasztás minőségének ellenőrzése: A forrasztás után multiméterrel ellenőrizze az áramerősséget a forrasztási ponton, hogy biztosítsa a stabil áramerősséget, és ne legyen rövidzárlat vagy rossz érintkezési probléma.
• 5. lépés: A forrasztási pont védelme: Az oxidáció és a rövidzárlat elkerülése érdekében védje a forrasztási pontot elektromos szalaggal vagy hőre zsugorodó csővel a tartósság és a biztonság érdekében.

Szögcsatlakozó beszerelése

A szögcsatlakozókat akkor használják, ha a LED-szalagnak irányt kell változtatnia. A telepítési lépések hasonlóak az egyenes csatlakozókhoz, az egyetlen különbség az irányállítás. A telepítés lépései a következők:

• 1. lépés: Készítse elő az eszközöket és anyagokat: Készítse elő a LED-szalagot, a sarokcsatlakozót, az ollót vagy a fogót stb.
• 2. lépés: A LED szalag vágása: Vágja le a LED-szalagot a kívánt szögben (pl. 90 fok vagy 180 fok).
• 3. lépés: A szögcsatlakozó behelyezése: Helyezze be a vágott LED-szalag portot a sarokcsatlakozóba, biztosítva a biztonságos csatlakozást és a szalag megfelelő irányát.
• 4. lépés: A csatlakozó rögzítése: Egyes szögcsatlakozók rögzítőkapcsokat vagy pattintó mechanizmusokat használnak, hogy biztosítsák a csatlakozó rögzítését, és megakadályozzák a LED-szalag kicsúszását.

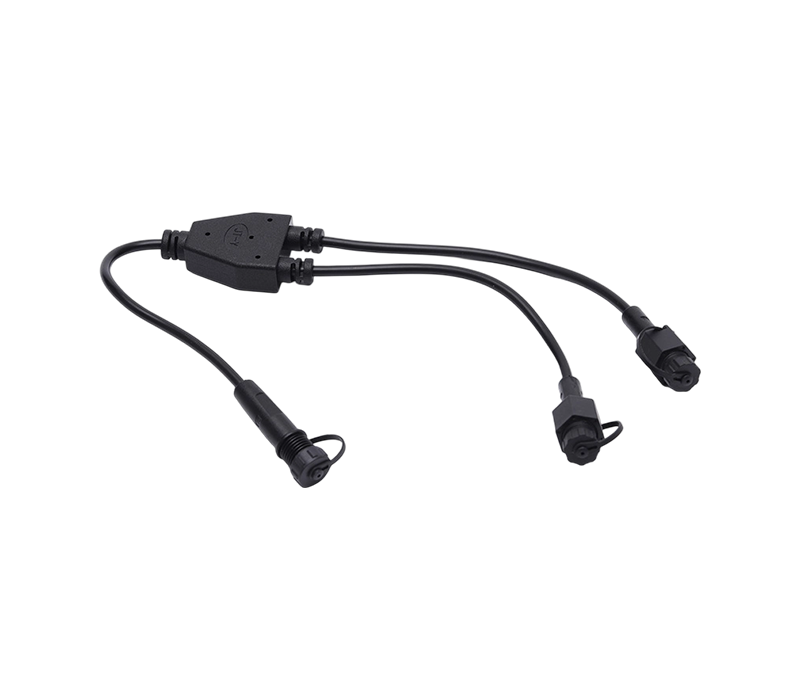

T-típusú és Y-típusú csatlakozók beszerelése

A T-típusú és Y-típusú csatlakozók több LED-szalag ág csatlakoztatására szolgálnak. A telepítési lépések hasonlóak más típusú csatlakozókhoz. Egyszerűen győződjön meg arról, hogy minden LED szalag port megfelelően van behelyezve a megfelelő aljzatba, és ellenőrizze, hogy minden csatlakozás stabil-e.

Hogyan válasszuk ki a megfelelő LED szalagcsatlakozót?

A megfelelő LED-szalag-csatlakozó kiválasztása döntő lépés a stabil elektromos csatlakozások és a LED-szalag megfelelő működésének biztosításában. A megfelelő csatlakozó nem csak jobb elektromos vezetőképességet biztosít, hanem javítja a LED szalagrendszer biztonságát és tartósságát is. A megfelelő csatlakozó kiválasztásakor a felhasználóknak olyan tényezőket kell figyelembe venniük, mint a LED-szalag specifikációja, az áramterhelhetőség, a környezeti követelmények és a könnyű telepítés.

LED szalag típusa és specifikációi

A LED szalag csatlakozó kiválasztásakor a legfontosabb szempont a LED szalag típusa. A különböző típusú LED-szalagok eltérő specifikációjú csatlakozókat igényelnek. Például:

• Egyszínű LED szalagok: Ezeknek a szalagoknak viszonylag egyszerű elektromos követelményeik vannak, és általában csak egy kétpólusú (pozitív és negatív) csatlakozóra van szükségük.
• RGB LED szalagok: Az RGB szalagokhoz négy tűs csatlakozó szükséges a piros, zöld, kék és a közös föld vezérléséhez.
• RGBW LED szalagok: Ezekhez a szalagokhoz általában öt tűs csatlakozóra van szükség a piros, zöld, kék, fehér és a föld vezérléséhez.

Ezért győződjön meg arról, hogy a csatlakozó érintkezőinek száma megegyezik a LED-szalag jelkövetelményeivel. A nem megfelelő típusú csatlakozó kiválasztása azt eredményezheti, hogy a LED-szalag nem működik megfelelően, vagy pontatlan színeket jeleníthet meg.

Jelenlegi teherbírás és teljesítményigény

A LED szalag teljesítmény- és áramigénye közvetlenül befolyásolja a csatlakozó kiválasztását. A nagy teljesítményű LED-szalagok (pl. nagy teljesítményű fehér vagy RGB LED-szalagok) olyan csatlakozókat igényelnek, amelyek nagyobb áramerősséget is képesek kezelni; ellenkező esetben a csatlakozó túlmelegedhet, meghibásodhat vagy akár megsérülhet.

Kiválasztáskor a következő képlet segítségével számíthatja ki az aktuális szükségletet:
Áram = teljesítmény / feszültség
Például, ha a LED szalag teljesítménye 24 watt és a feszültség 12 V, akkor a szükséges áramerősség:
Áram = 24/12 = 2A

A nagy teljesítményű LED-szalagok esetében győződjön meg arról, hogy a kiválasztott csatlakozó elbírja a nagyobb áramerősséget, hogy elkerülje az elektromos túlterhelést és a túlmelegedést.

Vízálló minősítés és működési környezet

Ha a LED-szalagot kültéren vagy párás környezetben használja, döntő fontosságú a vízálló képességgel rendelkező csatlakozó kiválasztása. A vízálló csatlakozók hatékonyan megakadályozzák a víz behatolását, biztosítva az elektromos csatlakozások stabilitását. Az általános vízállósági besorolások közé tartozik az IP65, IP67 és IP68:

• IP65: Véd a vízsugár ellen, kültéri használatra alkalmas.
• IP67: Rövid távú vízszigetelést biztosít, alkalmas merülő környezetre.
• IP68: Hosszabb ideig használható víz alatt, extrém körülmények között is használható.

A Ningbo TOP Electromechanical Co., Ltd. LED szalagcsatlakozói számos vízálló besorolást kínálnak, hogy megfeleljenek a különböző környezetek igényeinek, biztosítva a stabil működést kültéri, nedves és ipari környezetben. A cég kiemelt figyelmet fordít csatlakozóinak tömítési kialakítására és vízállóságára, hogy a kemény körülmények között is tartós legyen.

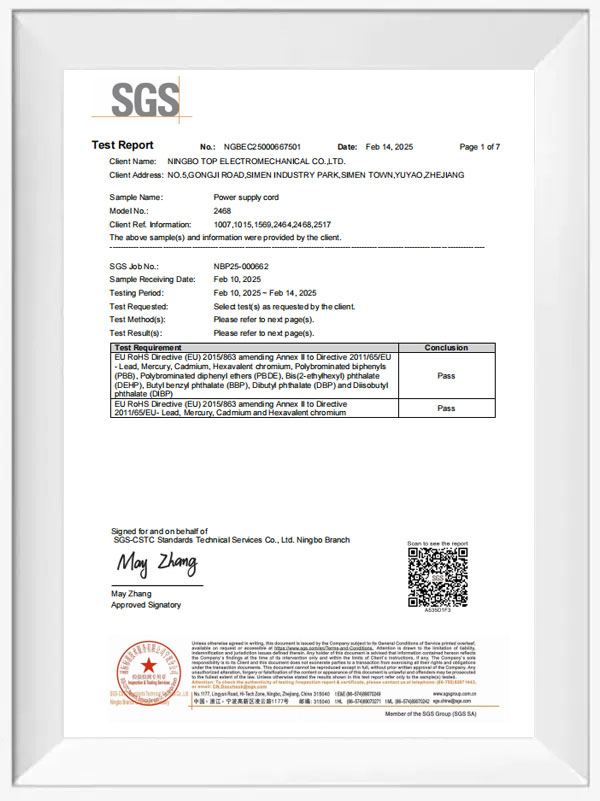

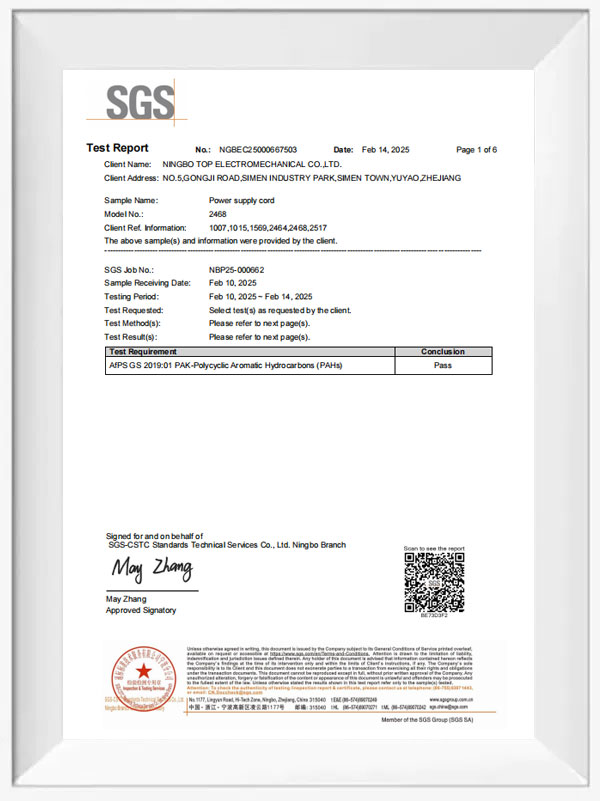

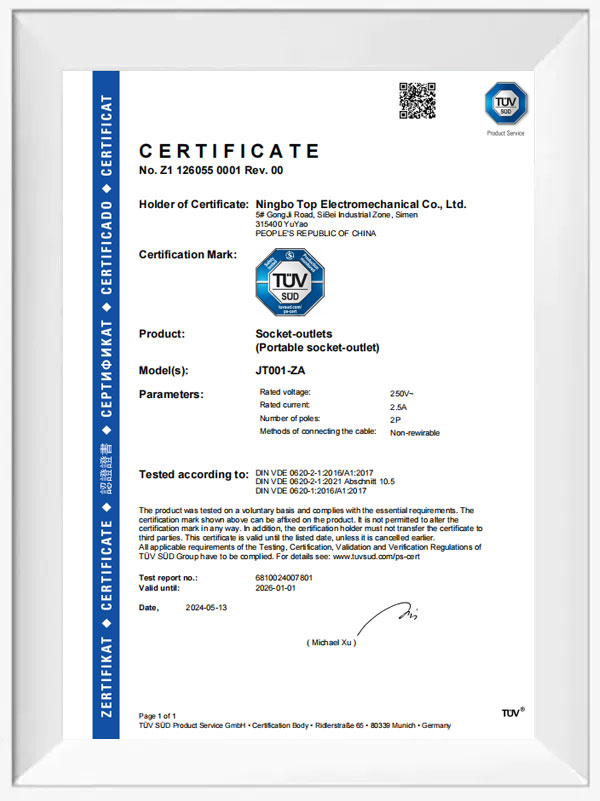

Biztonsági tanúsítványok és minőségi szabványok

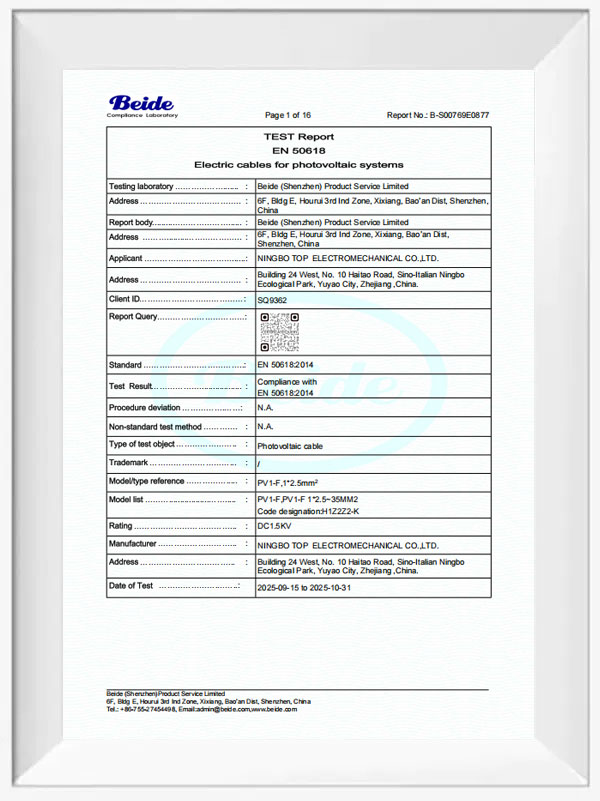

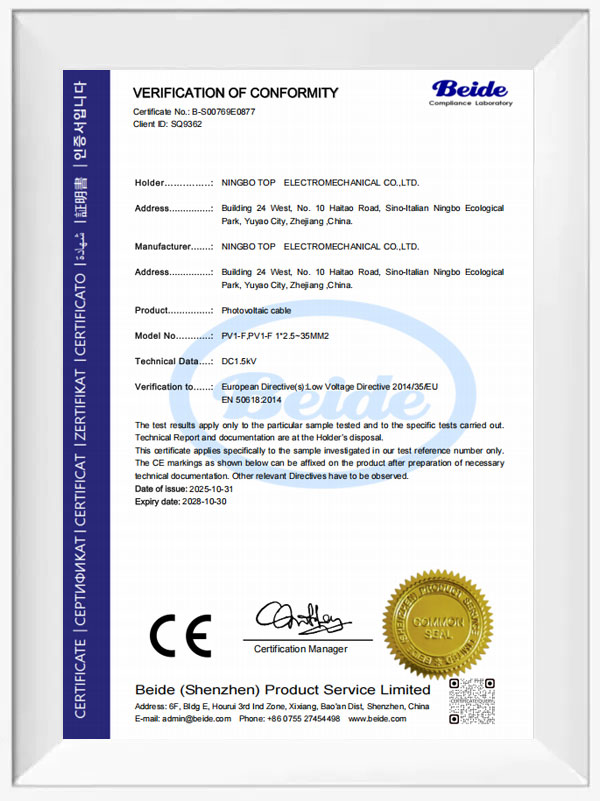

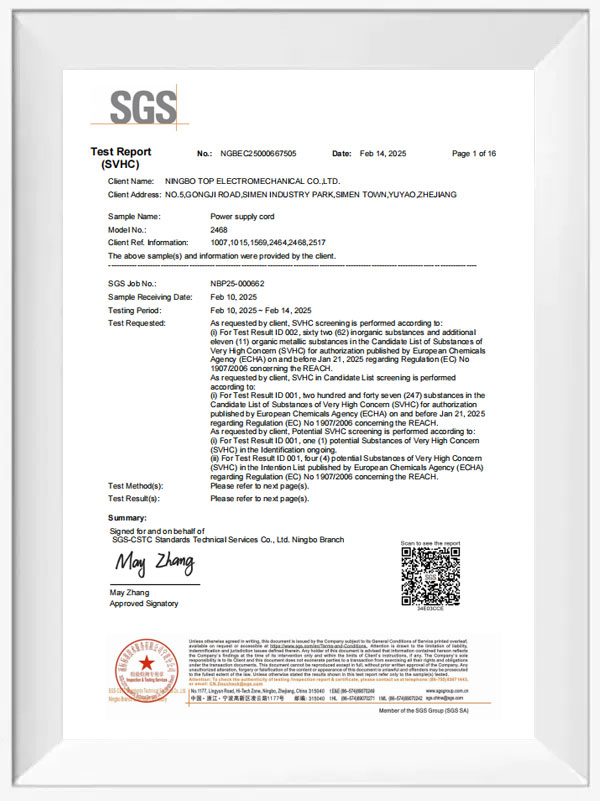

A LED szalagcsatlakozó kiválasztásakor feltétlenül ügyeljen arra, hogy az megfeleljen a nemzetközi elektromos biztonsági szabványoknak. A Ningbo TOP Electromechanical Co., Ltd. LED szalagcsatlakozói több nemzetközi tanúsítványt is megszereztek, mint pl. VDE, UL, és CE tanúsítványok. Ezek a tanúsítványok biztosítják, hogy a termékek világszerte megfeleljenek a szigorú minőségi követelményeknek és biztonsági előírásoknak.

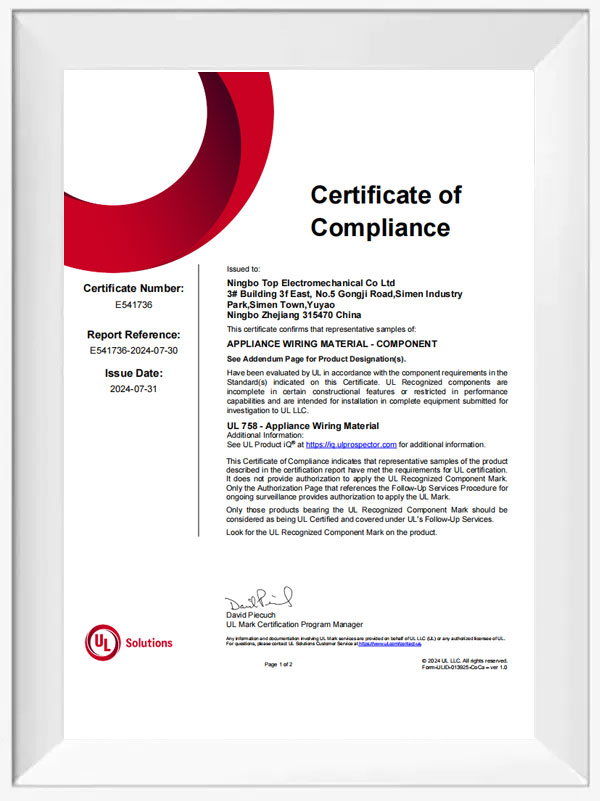

Például UL A tanúsítás egy világszerte elismert elektromos biztonsági tanúsítvány. Az UL-tanúsítvánnyal rendelkező termékek megfelelnek az amerikai elektromos biztonsági szabványoknak, és megelőzhetik az olyan kockázatokat, mint az elektromos tüzek vagy áramütések. CE A tanúsítás azt jelenti, hogy a termék megfelel az EU biztonsági, egészségügyi és környezetvédelmi szabványainak, ami kulcsfontosságú az európai piacra lépéshez.

Könnyű telepítés és kompatibilitás

A LED szalagcsatlakozó kiválasztásakor a könnyű telepítés is nagyon fontos szempont. A Ningbo TOP Electromechanical Co., Ltd. különféle csatlakozási lehetőségeket kínál, beleértve a gyorscsatlakozókat és a forrasztó típusú csatlakozókat. A gyorscsatlakozós csatlakozók nem igényelnek forrasztást, így könnyebben használhatók és alkalmasak barkácsolásra és nem professzionális telepítésre. Míg a forrasztott típusú csatlakozók telepítése kissé bonyolultabb, hosszú távú használat esetén nagyobb stabilitást és megbízhatóságot kínálnak.

Ezenkívül fontos a széleskörű kompatibilitású csatlakozók kiválasztása is. Azok a felhasználók, akiknek különböző márkájú és modellű LED-szalagokhoz kell csatlakozniuk, egy rendkívül kompatibilis csatlakozót választva elkerülhetők a nem megfelelő méretek vagy az inkompatibilis interfészek miatti telepítési nehézségek. A Ningbo TOP Electromechanical Co., Ltd. csatlakozói sok népszerű LED-szalaggal kompatibilisek a piacon, kielégítve a különböző ügyfelek igényeit.

Vállalati előnyök és minőségbiztosítás

A Ningbo TOP Electromechanical Co., Ltd. a LED-szalag csatlakozók gyártása során kiváló minőségű termékeket kínál a globális ügyfelek számára automatizált gyártósorai, szigorú minőség-ellenőrzési rendszere és erős tesztelési képességei révén. A cég gyártósorai 60%-ban automatizáltak, éves gyártási kapacitásuk akár 4 millió darab is lehet, így biztosítva a hatékony és minőségi tömegtermelést. Az első menetes hozam a kulcsfontosságú gyártási szakaszokban meghaladja a 99,8%-ot, amely biztosítja, hogy minden terméktétel megfelel a szigorú minőségi előírásoknak.

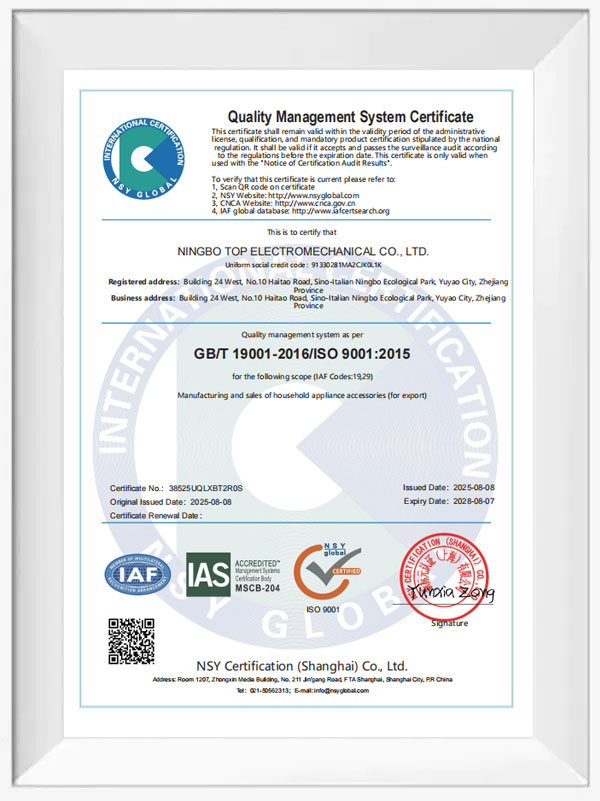

ISO 9001 tanúsítvánnyal rendelkező vállalatként a Ningbo TOP Electromechanical Co., Ltd. átfogó nyomonkövetési rendszert valósít meg gyártási folyamatában, amely biztosítja, hogy minden egyes csatlakozótermék minősége nyomon követhető és nyomon követhető legyen. A cég emellett professzionális vizsgálólaboratóriummal is rendelkezik, és évente több mint 5 szabadalmat kér, ezzel biztosítva vezető pozícióját a termékteljesítmény és innováció terén.

A világszerte több mint 20 nemzetközi tanúsítvánnyal rendelkező termékekkel a Ningbo TOP Electromechanical Co., Ltd. LED-szalagos csatlakozói széles körű nemzetközi piaci elismerésre tettek szert, és számos országba és régióba bekerültek, beleértve Európát, az Egyesült Államokat, Japánt és Dél-Koreát. A globális piacra jutás és a stabil termékminőség révén a vállalat hatékonyabb és biztonságosabb elektromos csatlakozási megoldásokat kínál ügyfeleinek.
